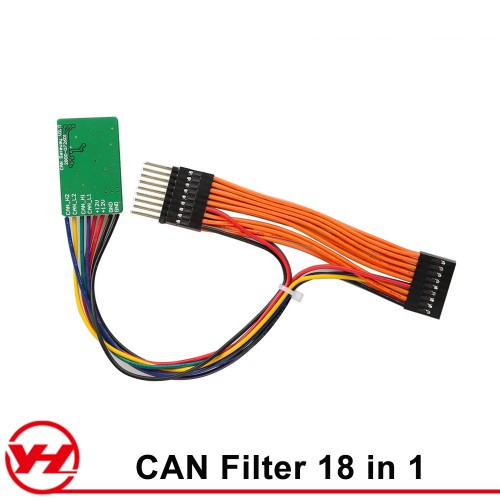

CAN-фильтр Yanhua для Mercedes-Benz/BMW

CAN-фильтр Yanhua — это специальный адаптер, который предотвращает восстановление старого пробега из дополнительных блоков управления (таких как EIS) на автомобилях Mercedes-Benz и BMW после его корректировки в приборной панели.

Принцип работы:
После изменения пробега в одометре блоки управления могут автоматически вернуть прежние данные. CAN-фильтр, подключаемый в разрыв штатной проводки, блокирует передачу этой устаревшей информации, позволяя сохранить новые показания.

Инструкция по применению:

Для Mercedes-Benz «нового» поколения(S-класс W222, C-класс W205, V-класс W447 и др.):

• Установите перемычку на фильтре в положение для «новых» моделей.

• Подключите устройство между штатным жгутом проводов и приборной панелью.

• Важно:Установите фильтрдопроцедуры корректировки пробега.

Для Mercedes-Benz «старого» поколения(S-класс W221, C-класс W204, E-класс W212 и др.):

• Установите перемычку в положение для «стары» моделей.

• Подключите фильтр между жгутом и приборной панелью.

• Важно:Установите фильтрпослепроцедуры корректировки пробега.

Для BMW:

• Установите перемычку в положение «BMW».

• Для моделей с блоками FEM/CAS4 (1-2 серии F2x, 3-4 серии F3x, X5 F15) фильтр устанавливается непосредственно в разъем приборной панели.

• Для моделей F10, F01, F07, F25 — фильтр подключается к блоку FEM/CAS4.

• Обеспечьте питание фильтра 5V.

• Подробная схема подключения входит в комплект поставки.
